Mechanische Brüdenkompression / MVR: energieeffiziente Verdampfung für industrielle Abwasserbehandlung
Die mechanische Brüdenkompression, kurz MVR für Mechanical Vapor Recompression, ist ein zentrales Verfahren zur energieeffizienten Verdampfung industrieller Abwässer. Bei der MVR-Technologie wird der beim Verdampfen entstehende Wasserdampf nicht ungenutzt abgeführt, sondern mechanisch verdichtet und erneut als Heizenergie im Prozess genutzt.
In der industriellen Abwasserbehandlung kann MVR dazu beitragen, Abwassermengen deutlich zu reduzieren, Prozesswasser zurückzugewinnen und den Energieeinsatz in Verdampferanlagen effizienter zu gestalten. Besonders bei kontinuierlich anfallenden Prozessabwässern ist die mechanische Brüdenkompression ein wichtiger Baustein für wirtschaftliche und ressourcenschonende Behandlungskonzepte.
MKR setzt MVR in atmosphärischen Verdampferanlagen der ET-Serie ein. Dadurch entsteht ein effizienter Energiekreislauf innerhalb der Anlage, der industrielle Abwasserströme zuverlässig in Destillat und Konzentrat trennt.
MVR macht Verdampfung nicht nur technisch möglich, sondern energetisch sinnvoll.
Was ist mechanische Brüdenkompression / MVR?
Mechanische Brüdenkompression ist ein Verfahren zur Wärmerückgewinnung in Verdampfungsprozessen. Der Begriff „Brüden“ bezeichnet den Wasserdampf, der beim Verdampfen einer Flüssigkeit entsteht. Dieser Dampf enthält thermische Energie.
Bei der MVR-Technologie wird dieser Dampf mechanisch verdichtet. Durch die Verdichtung steigen Druck und Temperatur des Dampfes. Die dadurch nutzbare Wärme wird anschließend wieder in den Verdampfungsprozess zurückgeführt.
Kurz erklärt:
MVR nutzt den beim Verdampfen entstehenden Dampf erneut als Energiequelle. Dadurch muss deutlich weniger externe Wärme zugeführt werden als bei einfachen Verdampfungsprozessen ohne Wärmerückgewinnung.
Warum ist MVR für industrielle Abwasserbehandlung wichtig?
Industrielle Abwässer sind häufig komplex zusammengesetzt. Sie enthalten beispielsweise Öle, Emulsionen, Reinigungschemikalien, gelöste Stoffe, Salze, Metallpartikel oder Feststoffe. Eine direkte Einleitung oder Wiederverwendung ist oft nicht möglich.
Verdampferanlagen trennen diese Abwässer thermisch in zwei Stoffströme:
- Destillat: zurückgewonnenes Wasser
- Konzentrat: aufkonzentrierter Reststrom mit den zurückgehaltenen Inhaltsstoffen
Der energieintensive Teil dieses Prozesses ist die Verdampfung des Wassers. Genau hier setzt MVR an: Die im Wasserdampf enthaltene Energie wird zurückgewonnen und erneut genutzt.
Für Betreiber bedeutet das:
- geringerer externer Energiebedarf
- bessere Wirtschaftlichkeit der Verdampfung
- Reduzierung von Entsorgungsmengen
- mögliche Rückgewinnung von Prozesswasser
- stabiler Betrieb bei kontinuierlichen Abwasserströmen
- Grundlage für weiterführende ZLD-Konzepte

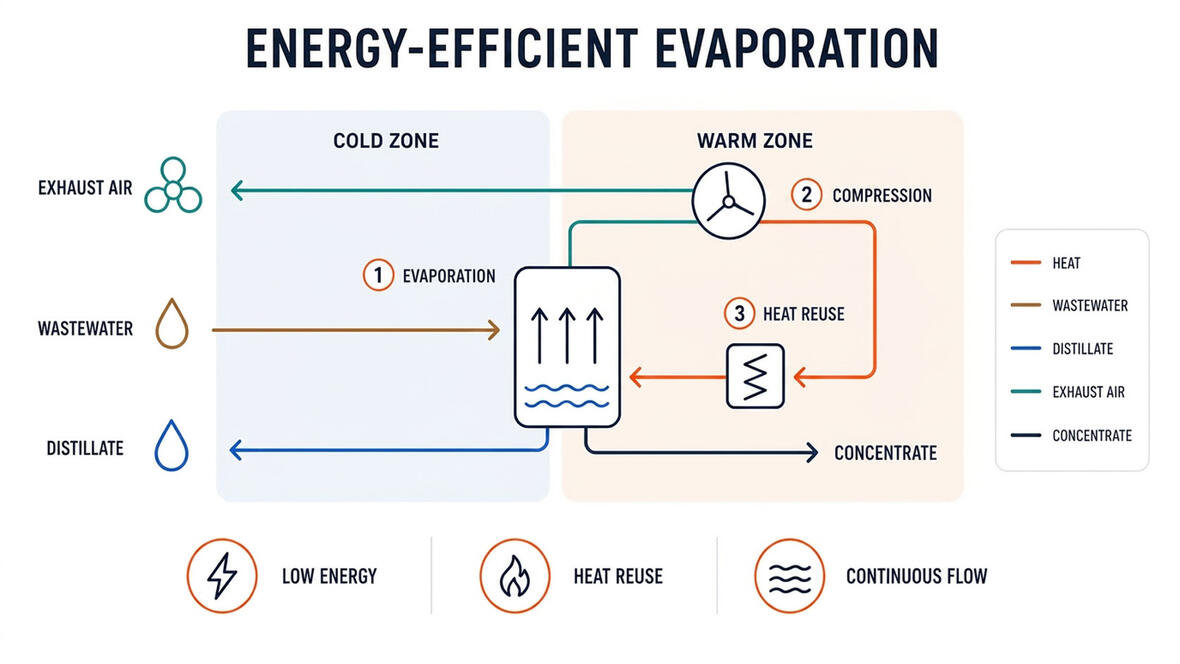

Wie funktioniert MVR in einer Verdampferanlage?
Bei einer MVR-Verdampferanlage läuft der Prozess in mehreren Schritten ab.
1. Industrieabwasser wird in den Verdampfer geführt
Das belastete Abwasser gelangt in die Verdampferanlage. Je nach Medium kann vorher eine Vorbehandlung notwendig sein, zum Beispiel Filtration, Fremdölabscheidung oder pH-Einstellung.
2. Wasser verdampft
Im Verdampfer wird Wasser aus dem Abwasser verdampft. Die nicht verdampfenden Inhaltsstoffe bleiben im Konzentrat zurück.
3. Wasserdampf entsteht
Der entstehende Wasserdampf wird als Brüden bezeichnet. Dieser Dampf enthält nutzbare Wärmeenergie.
4. Der Brüden wird mechanisch verdichtet
Ein Brüdenkompressor verdichtet den Dampf. Durch die Verdichtung steigt seine Temperatur.
5. Die Wärme wird erneut genutzt
Der verdichtete Dampf gibt seine Wärme wieder an den Verdampfungsprozess ab. Dadurch entsteht ein geschlossener Energiekreislauf innerhalb der Anlage.
6. Destillat und Konzentrat werden getrennt ausgeschleust
Das kondensierte Wasser wird als Destillat abgeführt. Die zurückgehaltenen Inhaltsstoffe verbleiben im Konzentrat und werden in deutlich reduziertem Volumen ausgeschleust.
Was bedeutet MVR?
MVR steht für Mechanical Vapor Recompression. Auf Deutsch wird häufig der Begriff mechanische Brüdenkompression verwendet.
Beide Begriffe beschreiben dasselbe Grundprinzip: Wasserdampf aus dem Verdampfungsprozess wird mechanisch verdichtet, um seine Wärme erneut für die Verdampfung zu nutzen.
Wichtige Begriffe:
Begriff |
Bedeutung |
|---|---|
| MVR | Mechanical Vapor Recompression |
| Brüden | Beim Verdampfen entstehender Wasserdampf |
| Brüdenkompressor | Verdichtet den Wasserdampf |
| Destillat | Zurückgewonnenes Wasser |
| Konzentrat | Aufkonzentrierter Reststrom |
| Wärmerückgewinnung | Wiederverwendung der im Dampf enthaltenen Energie |
MVR in atmosphärischen Verdampfern von MKR
MKR setzt MVR in atmosphärischen Verdampferanlagen der ET-Serie ein. Im Unterschied zu Vakuumverdampfern arbeiten diese Anlagen nicht über ein Vakuumsystem, sondern mit atmosphärischer Verdampfung und mechanischer Brüdenkompression.
Der beim Verdampfen entstehende Wasserdampf wird mechanisch verdichtet. Die daraus gewonnene Wärme wird erneut im Prozess genutzt. Dadurch wird der externe Energiebedarf reduziert und die Anlage kann industrielle Abwässer effizient behandeln.
Vorteile des MKR-Konzepts
- atmosphärische Verdampfung ohne Vakuumsystem
- mechanische Brüdenkompression zur Wärmerückgewinnung
- robuste Technik für industrielle Anwendungen
- vollautomatischer Betrieb
- Trennung von Abwasser in Destillat und Konzentrat
- modulare Integration in bestehende Prozesse
- kombinierbar mit Peripherie, Ultrafiltration und ZLD-Konzepten
Welche Vorteile bietet MVR bei industriellem Abwasser?
MVR ist besonders relevant, wenn Abwasserströme kontinuierlich anfallen und Entsorgungskosten reduziert werden sollen.
Energieeffizienz
Durch die Rückführung der im Dampf enthaltenen Wärme wird weniger externe Energie benötigt. Die Verdampferanlage nutzt einen Teil der Prozessenergie mehrfach.
Abwasserreduzierung
Die Verdampfung trennt Wasser von Inhaltsstoffen. Dadurch wird das zu entsorgende Restvolumen deutlich reduziert.
Prozesswasser-Rückgewinnung
Das erzeugte Destillat kann je nach Qualität und Anwendung wiederverwendet, weiterbehandelt oder entsprechend lokaler Anforderungen abgeführt werden.
Wirtschaftlichkeit
MVR kann die Wirtschaftlichkeit einer Verdampferanlage verbessern, besonders bei hohen Entsorgungskosten, großen Abwassermengen oder kontinuierlichem Betrieb.
Prozesssicherheit
Durch automatisierte Verdampfung und geregelte Prozessführung können industrielle Abwasserströme stabil behandelt werden.
ZLD-Fähigkeit
MVR-Verdampfung kann ein zentraler Baustein in Zero-Liquid-Discharge-Konzepten sein, wenn flüssige Restströme stark reduziert werden sollen.
Für welche Abwässer eignet sich MVR-Verdampfung?
MVR-Verdampfung eignet sich für viele industrielle Abwasserströme, bei denen Wasser von gelösten, suspendierten oder nicht flüchtigen Inhaltsstoffen getrennt werden soll.
Typische Anwendungen sind:
- Abwasser aus Teilereinigung und Entfettung
- Kühlschmierstoffhaltige Abwässer
- Wasch- und Spülwässer
- Abwasser aus Oberflächenbehandlung
- Galvanikabwässer
- Lackiervorbehandlung
- Prozesswasser aus chemischen Anwendungen
- ölhaltige Industrieabwässer
- Konzentrate aus Vorbehandlungen
- Abwasser aus Recycling- und Entsorgungsprozessen
Die technische Eignung hängt immer von Medium, Zusammensetzung, Volumenstrom, Zielqualität und gewünschtem Behandlungsergebnis ab.
Wann ist MVR besonders sinnvoll?
MVR-Verdampfung ist besonders sinnvoll, wenn mehrere der folgenden Faktoren zutreffen:
- hohe Entsorgungskosten
- relevante oder kontinuierliche Abwassermengen
- komplexe Abwasserzusammensetzung
- Wunsch nach Prozesswasser-Rückgewinnung
- steigende Anforderungen an Ressourceneffizienz
- begrenzte Einleitmöglichkeiten
- Ziel einer starken Volumenreduktion
- Bedarf an automatisierter Abwasserbehandlung
- Integration in ein ZLD-Konzept
MVR lohnt sich besonders bei kontinuierlich anfallenden industriellen Abwässern, hohen Entsorgungskosten und dem Ziel, Wasser zurückzugewinnen oder flüssige Restströme deutlich zu reduzieren.
MVR, Verdampfertechnik und ZLD im Zusammenhang
MVR ist keine alleinstehende Abwasserlösung, sondern eine Technologie innerhalb der Verdampfertechnik. Sie macht den Verdampfungsprozess energieeffizienter.
In einem vollständigen Behandlungskonzept kann MVR mit weiteren Verfahrensschritten kombiniert werden:
- Vorbehandlung zur Entfernung von Ölen, Partikeln oder Störstoffen
- MVR-Verdampfung zur Trennung in Destillat und Konzentrat
- Nachbehandlung des Destillats für definierte Zielqualitäten
- weitere Konzentratreduzierung mit ET MaXx ZLD
- Rückführung von Prozesswasser
- gezielte Ausschleusung von Reststoffen
MVR als Baustein im ZLD-Konzept
Zero Liquid Discharge bedeutet, flüssige Restströme so weit wie technisch und wirtschaftlich sinnvoll zu reduzieren. MVR-Verdampfung kann dabei eine zentrale Rolle übernehmen, weil sie Wasser aus dem Abwasser zurückgewinnt und die verbleibenden Inhaltsstoffe im Konzentrat sammelt.
Die konkrete Umsetzung eines ZLD-Konzepts hängt jedoch immer von Medium, Zielqualität, Salzgehalt, Reststoffverhalten und wirtschaftlichen Rahmenbedingungen ab.
Ihre Vorteile mit MVR-Verdampfertechnik von MKR
- energieeffiziente Verdampfung durch mechanische Brüdenkompression
- deutliche Reduzierung flüssiger Restströme je nach Anwendung
- Trennung von Industrieabwasser in Destillat und Konzentrat
- mögliche Rückgewinnung von Prozesswasser
- robuste atmosphärische Verdampfertechnik ohne Vakuumsystem
- vollautomatischer Betrieb
- Integration in bestehende Prozesse
- Kombination mit Peripherie, Ultrafiltration und ZLD möglich
- technische Auslegung passend zu Medium und Zielqualität
- Unterstützung von Ressourceneffizienz und Kreislaufführung
